螺杆压缩机测试监控平台：数据驱动的工业质检智能化转型

案例概览
客户标签：螺杆压缩机制造商·中低压场景性能检测
转型方向：
· 设备运行全周期内的数据实时采集、展示与分析
· 智能质量管控

案例挑战：传统测试模式效率瓶颈

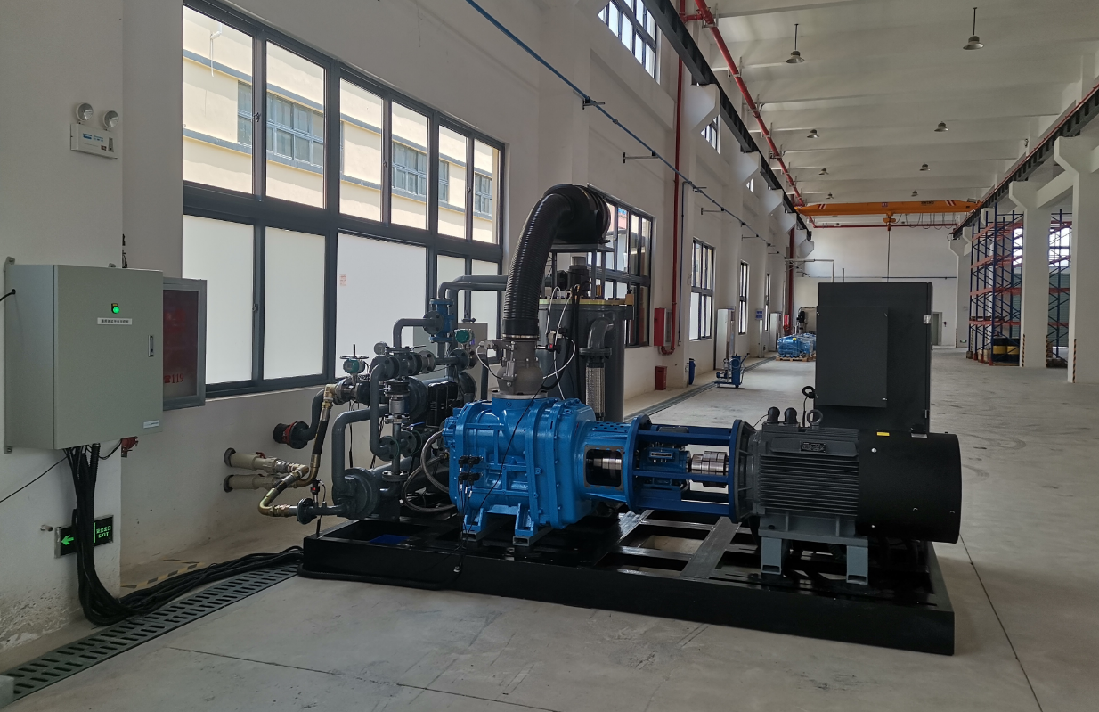

螺杆压缩机是一种基于容积式压缩原理的气体动力设备，通过一对相互啮合的螺旋形转子(螺杆)的旋转运动，实现气体的吸入、压缩和排出。螺杆压缩机作为工业中低压场景的核心动力设备，其性能与可靠性直接影响用户生产效益。为确保出厂产品的质量一致性及性能可靠性，需对成品压缩机实施系统化的数据测试检验。

然而，传统测试方式面临多重挑战：
· 多源数据采集与整合效率低：测试系统涉及压力/温度传感器、流量计、电表等多类工业设备，关键参数分散，缺乏集中化管理机制，相关数据报表生成效率低下；
· 实时监控缺失：人工巡检与人工制作数据报表导致异常工况无法及时预警，决策响应滞后，增加质量风险；
· 研发支持弱：历史测试数据未结构化存储，数据分散，无法有效反哺生产与研发。

解决方案设计：云边端协同的智能测试架构

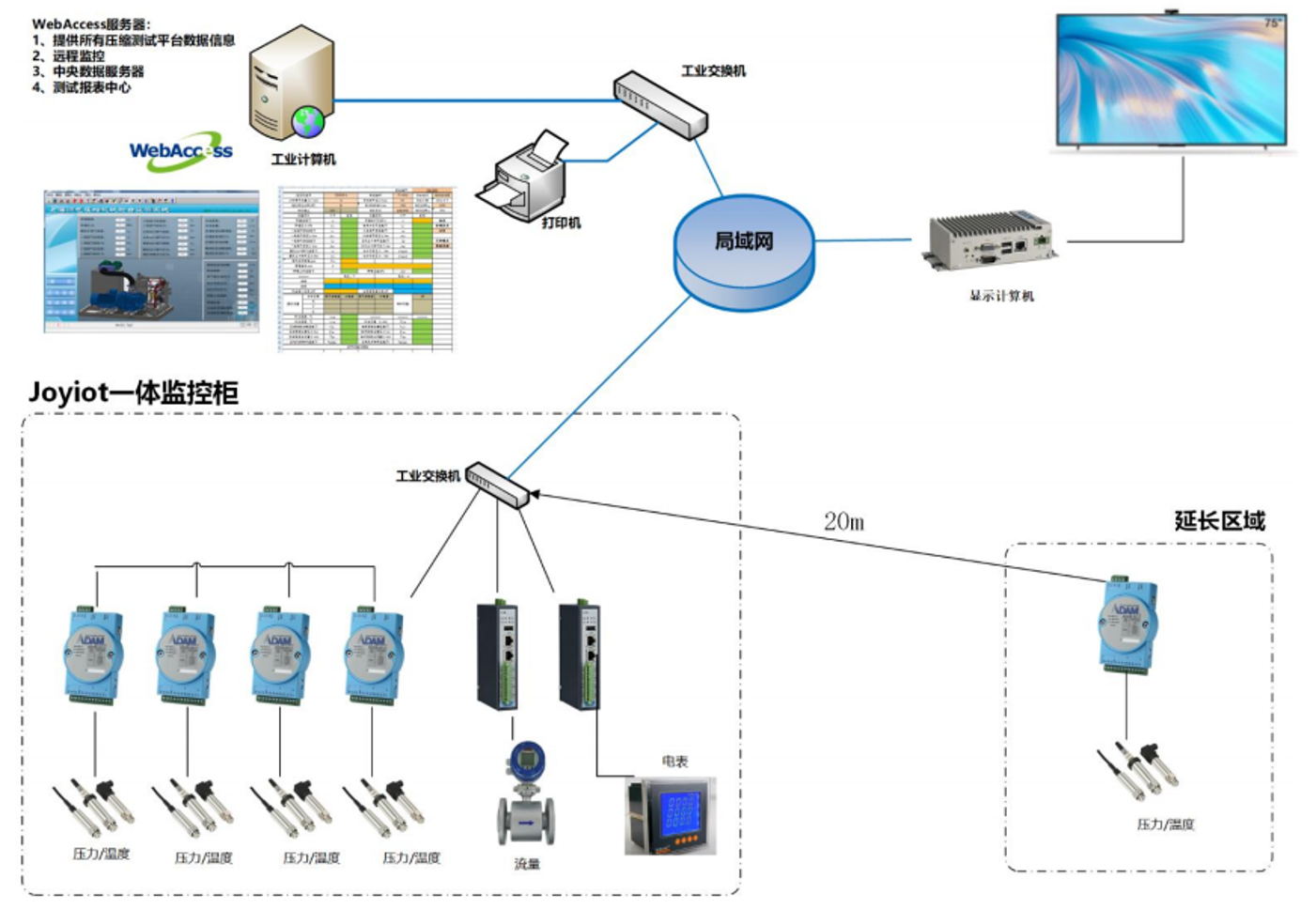

平台系统架构设计：
· 数据采集层：压力/温度传感器、流量传感器、电表等组成了数据采集层设备。它们负责收集螺杆压缩机运行过程中的各类物理量数据，如排气压力、排气温度、容积流量、电参数等。这些传感器分布在压缩机的不同部位，确保能够全面、准确地获取设备运行状态信息。
· 边缘计算层：ADAM模块接收压力/温度传感器的数据，进行初步处理，如数据过滤、协议转换等；网关收集流量传感器和电表的数据，对这些数据进行预处理，减少数据传输量和响应时间；工控机提供了相对强大的计算资源，用于对采集到的数据进行初步处理和逻辑判断；通过交换机，分散在不同位置的数据被集中起来，高效流通到后续的处理环节。
· 云端应用层：WebAccess服务器是整个系统数据的集中管理和发布平台，它能够提供所有压缩机测试平台的数据信息；支持远程监控；其中央数据服务器可用于存储大量的历史数据，为数据分析和挖掘提供基础；测试报表中心则根据需求生成各类测试报表，为管理人员和技术人员提供直观的数据分析结果。外接的显示计算机可用于展示实时数据和分析结果，方便操作人员进行监控和管理。

软硬件协同优势：
· 软件层面：方案采用的研华WebAccess/SCADA软件是一款100%基于Web的SCADA软件解决方案和IIoT平台，拥有开放式接口，可开发物联网应用程序。它能收集地面设备数据并传输至云应用，还具备基于HTML5的智能仪表板，支持跨平台、跨浏览器数据分析。研华WebAccess/SCADA 还整合了 Dashboard可视化平台，能够通过应用发布框架SRP - Frame做一个总览的选单，汇总嵌入SaaS Composer页面和BI页面，提供目录导引系统。同时，低代码可视化平台支持拖拉拽布局，方便快速部署可视化页面。
· 硬件层面：采用了ECU - 1000系列工业物联网云智能通信网关、搭载Intel® Core™处理器的嵌入式工控机以及ADAM模块等一系列高可靠性的硬件支撑。

成果描述：全方位赋能工业生产与发展
· 性能检测与优化：该平台可精确检测压缩机的排气压力、排气温度、容积流量等各项性能指标。一旦发现产品性能不达标，能及时调整优化，保证每台出厂产品符合设计要求与质量标准，大幅提升产品可靠性和稳定性。
· 故障预警与排查：平台实时监测压缩机运行状态，一旦出现异常数据，立即发出预警。这有助于厂商迅速定位故障点，分析原因并解决问题，防止问题产品流入市场，降低售后成本和客户投诉率。
· 提升生产效率：平台自动采集、记录和分析测试数据，减少人工干预和数据处理时间，使生产流程更高效顺畅。
· 增强客户信任度：完善的测试平台及详细测试报告、质量保证承诺，让客户放心购买使用，提高客户满意度和忠诚度，增强企业市场竞争力。
· 支持产品研发与创新：积累的大量测试数据为产品研发提供参考。工程师可据此分析性能特点和变化规律，找到改进方向，助力新产品研发和现有产品升级。

螺杆压缩机测试平台凭借其创新的架构设计、强大的软硬件优势以及显著的平台价值，为工业生产带来了多维度的提升。它不仅解决了传统压缩机测试过程中数据采集与分析的难题，实现了生产质量管控的数字化、智能化转型，更在产品性能优化、故障预防、生产效率提升以及企业竞争力增强等方面发挥着不可替代的作用。
